一、外圆磨削技术体系

1. 加工能力范围

• 直径范围：Φ2mm~Φ800mm

• 长度能力：≤5000mm（带中心架）

• 精度等级：IT5~IT6级

• 表面质量：Ra0.1~0.4μm（精密磨削）

2. 典型加工类型

• 阶梯轴磨削

• 锥面磨削（1:3~1:20）

• 曲轴磨削（随动磨削）

• 螺纹磨削（精密丝杠）

二、设备结构深度解析

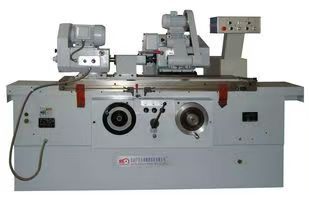

1. 机床核心构成

磨削系统
  ├─砂轮主轴（动平衡等级G0.4）
  └─修整器（金刚石/滚轮式）
工件系统
  ├─头架（无级变速20-200rpm）
  └─尾架（液压顶紧0-500kg）
进给系统
  ├─横向进给（0.001mm/格）
  └─纵向行程（液压/伺服驱动）

2. 关键性能参数

• 砂轮线速度：45-60m/s（常规磨削）

• 最大磨削深度：0.03mm/单行程

• 重复定位精度：≤0.002mm

三、砂轮选型技术规范

1. 选型匹配矩阵
   | 工件材料 | 砂轮材质 | 硬度 | 组织号 |
   |----------|----------|------|--------|
   | 工具钢 | 棕刚玉 | K-L | 6-8 |
   | 不锈钢 | 单晶刚玉 | J-K | 5-7 |
   | 钛合金 | CBN | M-N | 4-6 |

2. 修整工艺参数

• 修整进给：0.01-0.02mm/单程

• 修整速比：+0.3~+0.6

• 修整次数：粗修3次+精修2次

四、工艺优化计算模型

1. 切削参数公式

磨削功率：P=K×ae×vf×ap (kW)
其中：
K-材料系数（钢取0.3-0.5）
ae-磨削宽度(mm)
vf-工件速度(m/min)
ap-磨削深度(mm)

2. 冷却液技术指标

• 流量要求：50-100L/min

• 过滤精度：≤10μm

• 浓度控制：4-6%（乳化液）

五、缺陷分析与对策

1. 螺旋纹消除方案

• 检查导轮修整角度（调整至0.5°-1°）

• 优化纵向进给速度（降低20-30%）

• 提高砂轮自锐性（改用较软砂轮）

2. 圆度误差补偿

• 调整顶尖压力（推荐50-80N）

• 增加磨削循环次数（2-3次无火花）

• 采用中心架支撑（长径比＞10时）

六、先进工艺发展

1. 智能磨削技术

• 基于力控制的恒压力磨削

• 砂轮磨损AI预测系统

• 数字孪生工艺仿真

2. 复合加工方案

• 磨削+抛光复合加工

• 超声振动辅助磨削

• 在线测量闭环控制

七、典型应用案例

1. 精密主轴加工

• 工艺路线：粗磨→半精磨→精磨→超精磨

• 关键参数：圆度≤0.001mm

• 特殊工艺：低温磨削（-20℃）

2. 轧辊修复加工

• 加工难点：残余应力控制

• 解决方案：分段磨削+时效处理

• 质量指标：直线度≤0.01mm/m

附：工艺验证报告模板

工件编号：S-2024-05
材料：GCr15（HRC62）
砂轮：WA80KV
工艺参数：
  粗磨：ap=0.02mm vf=15m/min
  精磨：ap=0.005mm vf=8m/min
检测数据：
  | 序号 | 直径偏差 | 圆度 | 粗糙度 |
  |------|----------|------|--------|
  | 1    | +0.002  | 0.001| Ra0.12 |

本技术手册适用于：
① 精密轴承制造
② 汽车零部件量产
③ 能源装备关键件加工
④ 军工产品精密制造

可根据具体工件材料、精度要求提供定制化工艺方案，包括：

• 砂轮优选方案

• 切削参数优化

• 工装夹具设计

• 质量检测方案
